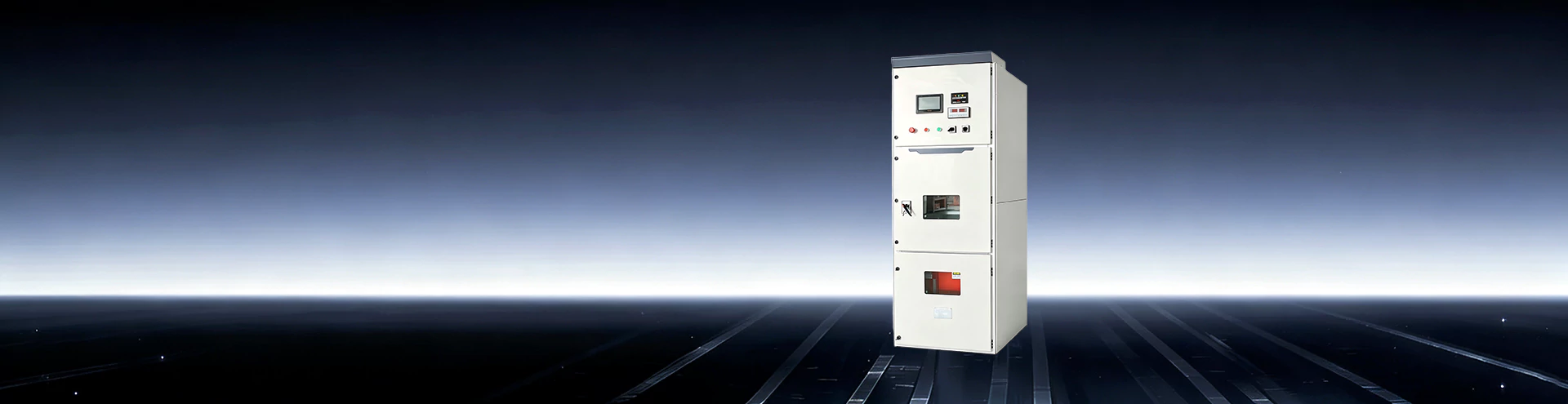

MEDIUM VOLTAGE SOLID-STATE SOFT STARTER
中压固态软起动装置
XRMVS系列中压固态软起动装置是采用新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。产品广泛应用于额定电压3‑10kV的电力、建材、化工、冶金钢铁等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。
型号示例：XR‑MVS‑10/800
| XR | 企业名称：新锐 |
| MVS | 中压固态软起动柜 |
| 10 | 额定电压（kV） |
| 800 | 配套电动机额定功率（kW） |
XRMVS系列中压固态软起动装置检测到外部起动命令时，由微处理后，对主回路可控硅相位角触发进行控制，逐渐增加电机端的电流和电压，从而平滑起动电机。在此过程中，RC阻容吸收单元吸收可控硅反向关断时的尖峰电压，均压电阻擎制可控硅电压，保证串联回路中每只可控硅电压相等。光纤触发保证了控制器与高压可控硅之间的电气隔离，同时保证了触发信号不受电磁干扰。
| 额定电压 | 3~10kV | 频率 | 50/60Hz±2% |
| 旁路 | 具有直接起动容量的高压真空接触器 | 起动次数 | 6次/h |
| 负载类型 | 三相鼠笼式异步电机、同步电机 | 相对湿度 | ≤95% |
| 海拔高度 | ≤2000m（大于2000米需降容使用） | 防护等级 | IP40(可定制) |
| 接地保护 | 接地电流大于设定值时保护 | 瞬时过电压保护 |
dv/dt吸收网络、阻容网络 |
| 缺相保护 | 起动或运行过程中，主电源缺相时，跳闸保护 | 断相保护 | 起动或运行过程中，电机断相时，跳闸保护 |
| 相序保护 | 锁定初次安装的相序 | 通讯协议 | Modbus RTU |
| 通讯接口 | RS485 | 显示 | LED显示屏，中/英文界面切换，参数设置简单直观 |

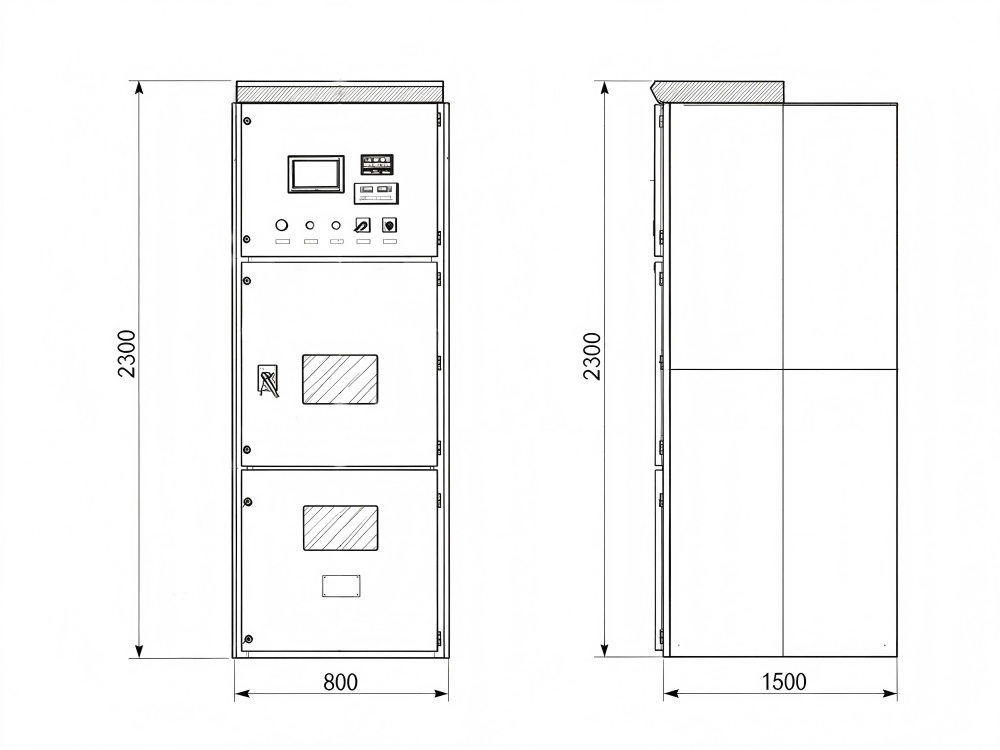

中压固态软起动装置XR‑MVS‑10/800尺寸示例图
