产品描述

XRSVGM低压静止无功发生模块，是一款适用于低压电网的先进动态无功补偿与谐波治理装置。它采用全控型电力电子器件（IGBT）与瞬时无功理论，能对系统中的感性或容性无功功率进行毫秒级、双向连续平滑补偿，显著提升功率因数。该模块具备谐波抑制、稳定系统电压、降低线损及三相不平衡补偿等功能，其模块化设计便于安装与容量扩展，是实现智能配网、节能增效及保障供电质量的核心设备之一。

产品特点

1. 基于瞬时无功理论，可实时检测并输出与系统无功电流相反的补偿电流，全响应时间＜10ms，有效抑制电压波动与闪变。
2. 采用标准化模块设计，支持多机并联运行，容量可按需灵活扩展，便于分期投资与改造升级。
3. 采用全控型IGBT器件与先进调制技术，运行损耗低；具备完善的过压、过流、过热及短路保护，确保长期稳定运行。
4. 内置电能质量分析功能，实时显示功率因数、电压、电流等关键参数；支持远程监控、故障诊断与程序升级，运维便捷。
5. 可将系统功率因数稳定补偿至0.95以上，有效减少线路无功电流，降低变压器及线路损耗，避免无功罚款，实现节能增效。

型号说明

型号示例：XRSVGM0.4-50-4/J

环境条件

• 海拔高度：≤1500m（高海拔可定制）
• 运行温度：-20℃~+50℃
• 过温运行：自动降额使用
• 存储温度：-40℃~+70℃
• 相对湿度：≤95%RH，无凝露

技术参数

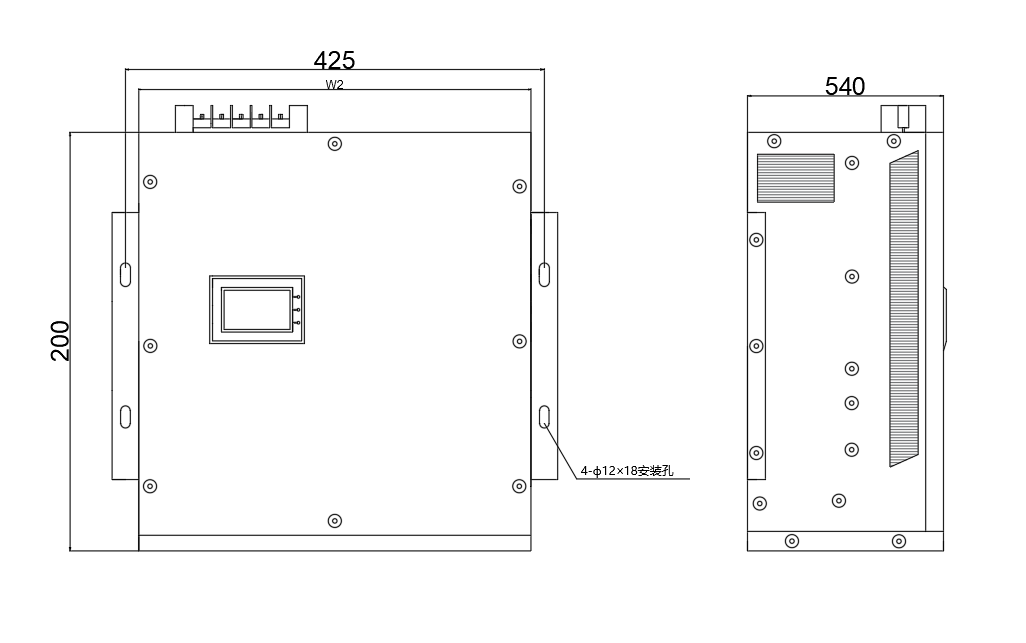

尺寸图
