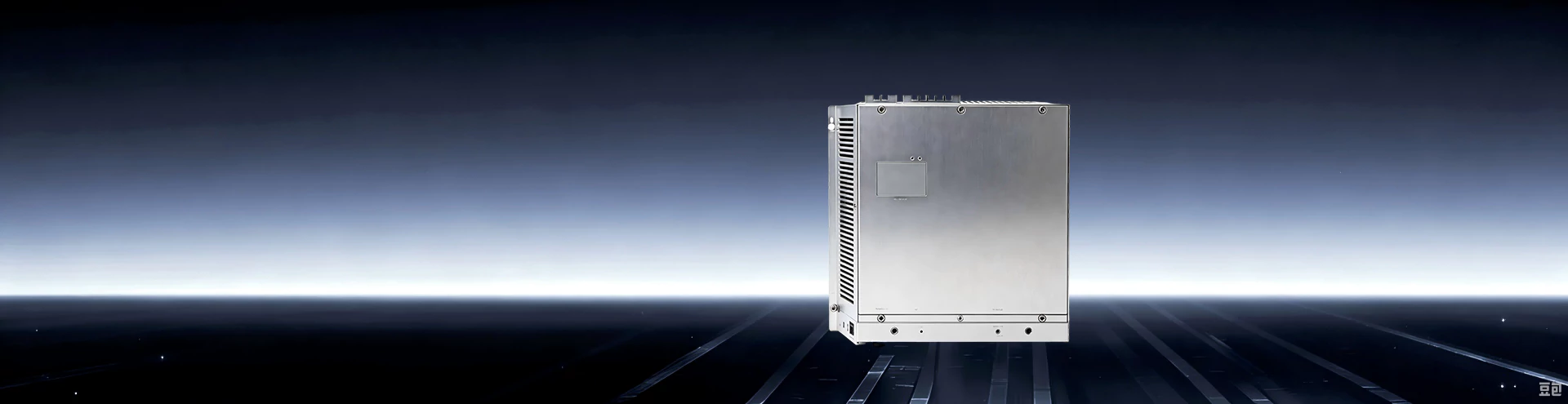

产品描述

XRAPFM有源滤波器模块采用全数字DSP高速控制技术与先进IGBT逆变拓扑，可实时精准检测电网谐波电流、无功功率及三相不平衡分量，动态输出反向补偿电流实现高效治理。产品响应迅速、补偿精度高，可滤除2-51次谐波，显著提升功率因数、降低线路损耗与设备发热。广泛适配工业产线、数据中心、商业楼宇、新能源场站等场景，有效改善电能质量、延长设备寿命、满足国标要求，助力电网稳定运行与节能降耗。

产品特点

1. 采用先进谐波检测算法，实时跟踪并动态补偿电网谐波，抑制电压波动与闪变，提升电能质量。
2. 提供标准接口，简化外部连线，用户无需从分立元件开始搭建，大幅缩短研发周期，即插即用。
3. 标准机架式模块结构，支持并联扩容，可根据现场容量需求灵活配置，节省安装空间与初期投资。
4. 内置电能质量分析功能，可通过触摸屏实时查看谐波数据、设备状态；支持故障自诊断与远程升级，降低运维成本。
5. 具备过流、过温、短路及IGBT故障保护，强制风冷散热设计，确保稳定工作。

型号说明

型号示例：XRAPFM0.4-50-4/J

环境条件

• 海拔高度：≤1500m（高海拔可定制）
• 运行温度：-25℃~+50℃
• 过温运行：自动降额使用
• 相对湿度：≤95%RH，无凝露
• 存储温度：-40℃~+55℃

技术参数

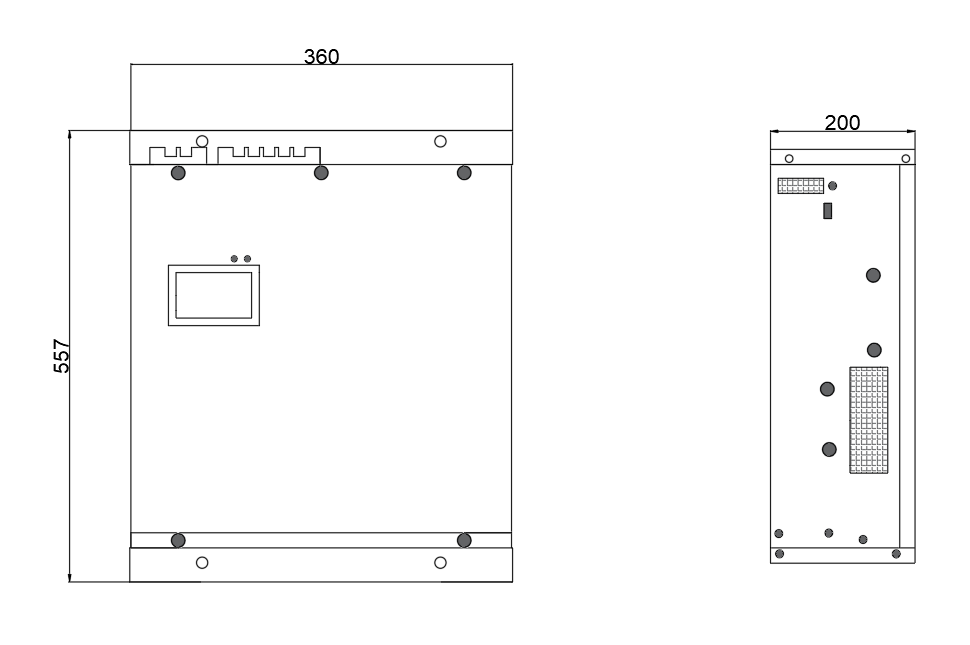

尺寸图
